Descriere

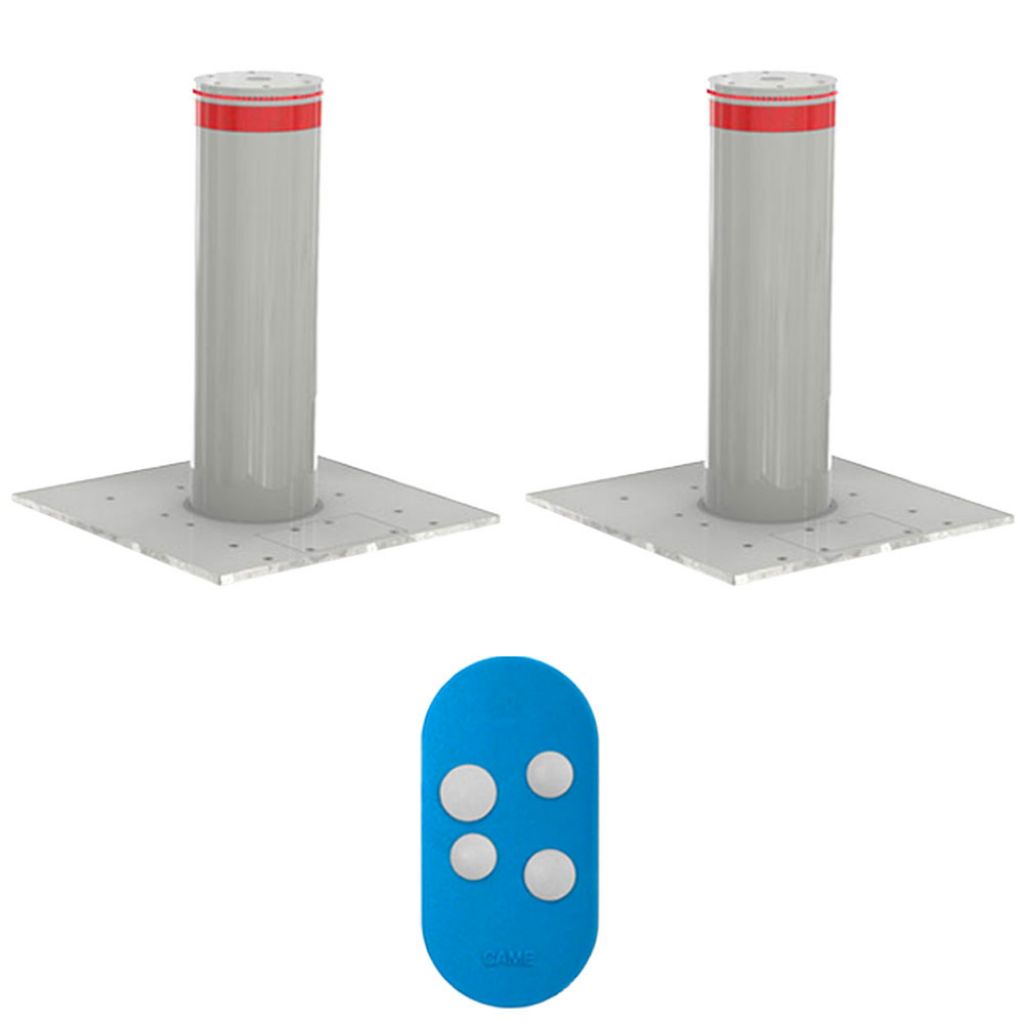

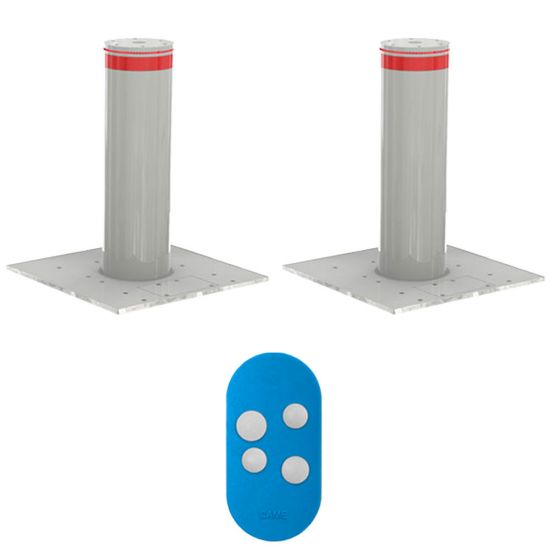

Sistem kit 2 bolarzi retractabili antitero Came Ozak HBD/12, inaltime 900 mm, diametru 270 mm, grosime 10 mm.

Alimentare:
Standard 400V AC trifazic 50/60 Hz, motor 1.1 - 11 kW (variaza in functie de numarul de bolarzi si accesoriile incluse).
Optional 24V DC in caz de pana de curent.

Pachet de control:
Unitate de control PLC 24V DC asezata in cabinet.
Solenoizi 24V DC (optional 12V DC / 230V AC).

Viteza:
Functionare standard ~ 2.5 - 6 sec. (ridicare / coborare) in functie de numarul de bolarzi.
Ridicare rapida de urgenta (EFO, prin acumulator hidraulic optional) ~ 1 - 1.5 sec. Poate varia in functie de numarul de bolarzi si de inaltimea de ridicare.

Clasa de protectie IP:
IP55 - Unitate de alimentare hidraulica (optional placa de control electronica cu cutie IP67)
IP68 - Piston hidraulic.

Temperatura de functionare:
-5°C / +55°C (optional -30°C / +70°C)

Clasificare impact / coliziune:
Testat la impact si certificat conform ASTM F2656-07 la nivelul M50 (K12).
In plus, a fost proiectat si produs pentru a rezista la impacturile mentionate mai jos:

Rezistenta pe ax:
70 Tone.

Cilindru hidraulic:
Cilindru hidraulic cu dublu efect, etans la praf, conceput pentru utilizare intensiva.

Unitate de alimentare hidraulica si cabinet:
Pompa hidraulica industriala ranforsata,
Rezervor de ulei cu capacitate de 40 - 120 l (in functie de numarul de stalpi alimentati si inaltimea de ridicare), cu colector magnetic de metale si filtru de aspiratie,
Indicator si senzor integrat pentru temperatura, nivelul de ulei si alarma pentru nivel scazut de ulei,
Standard presiune 60 - 120 bar (in functie de numarul de bolarzi, max. 160 bar),
Furtun hidraulic ranforsat de tip R2 de 10 metri (plasa dubla impletita),
Furtunuri interconectate in cazul instalarii mai multor stalpi.

Motorul, pompa hidraulica si electrovalvele sunt amplasate intr-un dulap din otel galvanizat si vopsit in camp electrostatic, usor accesibil, cu 2 capace incorporate cu incuietoare (optional, dulap din otel inoxidabil).

Sistem:
Intrari pentru coborare, urcare, oprire, urgenta si intrari/iesiri pentru senzori externi (de exemplu, detector de mase metalice, senzori de siguranta, semafoare, telecomenzi, etc.).
Sistemul alerteaza cu un semnal audio in timpul operatiunilor de coborare si ridicare. O sirena puternica declanseaza o alerta in caz de alarma sau urgenta.
Sistemul se opreste in caz de urgenta, conform configurarii implicite, si poate fi coborat sau ridicat automat (la preferintele utilizatorului).
Poate fi coborat si ridicat manual in caz de pana de curent sau in timpul intretinerii cu ajutorul pompei manuale si a supapei manuale.
Modul de ridicare automata declanseaza stalpul dupa ce vehiculul a trecut peste el (disponibil cu detector de mase metalice optional).
Contine senzor magnetic IP67 pentru pozitionarea barierei si semnalizarea traficului.
Structura de conectare a pistonului independenta, care nu pune nicio sarcina pe piston in timpul trecerii autovehiculului.
Echipat cu sistem de arcuri absorbante pentru lovituri in punctul superior.
Dispozitivele de siguranta (daca exista) sunt activate in cazul in care este activata functia de ridicare rapida (EFO, optional) si pot fi dezactivare optional.

Bolard (cutia subterana):
Carcasa de ancorare a stalpului:
Otel galvanizat la cald cu diametru de Ø338 mm, proiectat astfel incat, dupa instalarea in pamant, sa nu fie deplasat de niciun vehicul in urma impactului.
Gauri de intrare pe stanga si pe dreapta pentru furtunul si cablul hidraulic, pentru utilizare in ambele directii, in functie de pozitia unitatii hidraulice si conditiile din locatie.
Include racord pentru scurgerea apei de ploaie.
Instalare usoara cu placa de montare la sol prin fixare cu suruburi pe fundatie. Acces usor la furtunul si cablurile hidraulice.

Carcasa principala a stalpului:
Structura din otel galvanizat la cald cu diametru de Ø324 mm pentru a asigura carcasa principala a cilindrului.
Cilindrul stalpului pivoteaza si se misca prin intermediul a 5 sine plasate pe carcasa principala la distante egale una de cealalta pentru o rigiditate maxima si o fractie minima de material.
Contine conexiunea inferioara a cilindrului hidraulic.

Bolard (unitatea de impact):
Cilindru (unitatea de impact):
Teava din otel galvanizat la cald cu diametru de Ø270 mm, grosime de 8 mm, continand bare speciale de ranforsare din otel solid, in forma de stea, si panouri de armare din otel solid umplute cu compozit pentru o rezistenta maxima la impact.
Unitatea de impact este incapsulata intr-un manson detasabil din otel inoxidabil 304 (optional 316) cu diametrul de Ø275 mm.
Structura de absorbtie a impactului de 65-90 mm grosime, pozitionata excentric, este alcatuita din panouri solide de otel cu grosimea de 10 mm, in forma speciala de stea si umplute cu compozit, pentru a absorbi impactul prin distribuirea uniforma pe intregul corp.
Capac superior demontabil din aluminiu, vopsit in camp electrostatic RAL 9006, cu indicatori LED rosii intermitenti, vizibili la 360°. Echipat cu benzi reflectorizante rosii (optional alb sau galben).
Cilindrul stalpului pivoteaza si se misca prin intermediul a 5 sine speciale nemetalice, inlocuibile, pozitionate la distante egale una de cealalta pentru rigiditate maxima si fractie minima de material.
Contine conexiunea superioara a cilindrului hidraulic.
Datorita carcasei de ancorare a stalpului, cilindrul stalpului este conceput pentru a fi inlocuit impreuna cu carcasa principala in caz de avarie in urma unui impact.

Placa de la suprafata:
Otel de 15 mm, galvanizat la cald si vopsit in camp electrostatic in culoarea RAL 9006 (optional alte culori). Demontare usoara prin conexiune tip surub.
Contine si garnitura de etansare anti-praf / garnitura stergator.

Sistem de control:
3 butoane pentru operatiunile de ridicare, coborare si oprire si 1 buton pentru oprire de urgenta sunt continute intr-o cutie potrivita pentru utilizare in exterior (optional, 1 buton pentru ridicare rapida EFO).
Contine indicatoare LED incorporate si cablu de 10 metri.
Sistemul isi opreste miscarea la comanda senzorului de siguranta (optional) si a detectorului de mase metalice (optional).
Sistemul functioneaza standard cu PLC.
Starea senzorilor de siguranta (daca exista) si a detectorilor de mase metalice (daca exista), pozitia si miscarea stalpului si indicator de nivel scazut de ulei pot fi monitorizare cu o centrala optionala PLC cu display pentru diagnosticare.
Compatibil cu orice sistem de control acces (terta parte).

Situatie de pana de curent:
Bolardul ramane in pozitia sa in caz de intrerupere a alimentarii.
Optional, poate fi coborat sau ridicat / coborat de un pachet de baterii cu motor 24V DC.
Pachetul de baterii ofera min. 60 - 100 de miscari atunci cand este complet incarcat (numarul minim de miscari variaza in functie de numarul de stalpi).
